Les carnets de croquis de William Redver Stark : marques et papier

Dans cette partie de l’examen des carnets de croquis, nous examinerons deux facettes additionnelles de l’ordre des pages. La première partie observera les marques laissées par les instruments de l’artiste sur le papier à dessin; la seconde examinera le papier et les techniques de reliure dans les carnets de croquis.

Marques laissées par les outils

Lorsqu’un artiste dessine ou fait des esquisses, ses outils laissent fréquemment des marques profondes sur les pages. Ces marques sont de précieux indicateurs visuels qui permettent de remettre dans l’ordre des pages mélangées. Les empreintes que l’on aperçoit sur la surface du papier apparaissent comme le modèle répétitif d’une marque d’une page à la suivante.

Photographie en couleur montant un carnet de croquis qui a des marques profondément enfoncées sur l’une des pages.

Marques du crayon de l’artiste; vue du verso du dessin.

D’autres exemples de marques laissées sur la surface d’un papier sont les types de reliures qui sont utilisés par le relieur. Par exemple, lorsqu’un bloc de feuillets est cousu, le relieur appliquera une colle sur le dos. Il est possible qu’il applique trop de colle et celle-ci déborde alors de certains des trous percés pour la reliure et forme une goutte de colle à l’intérieur du feuillet au centre. Lorsqu’elle a séché et durci, la goutte peut faire une marque sur la page adjacente.

Photographie couleur montrant l’intérieur d’un feuillet; la goutte de colle est parfaitement visible avec la marque correspondante sur la page suivante.

Le résidu de colle de la structure de la reliure qui a débordé sur le feuillet du centre en laissant une marque en miroir.

Les rubans et les fils de couture utilisés dans une reliure peuvent également laisser des marques sur les pages. Les rubans de couture sont collés sous le papier des contreplats. Ils laissent souvent une marque miroir répétitive du ruban, ce qui permet de déterminer l’ordre des pages près du début ou de la fin d’un carnet de croquis. Les marques de fil de couture que l’on retrouve sur les pages détachées peuvent également fournir un bon indice pour déterminer les feuilles de papier qui se trouvent dans le feuillet au centre d’une section.

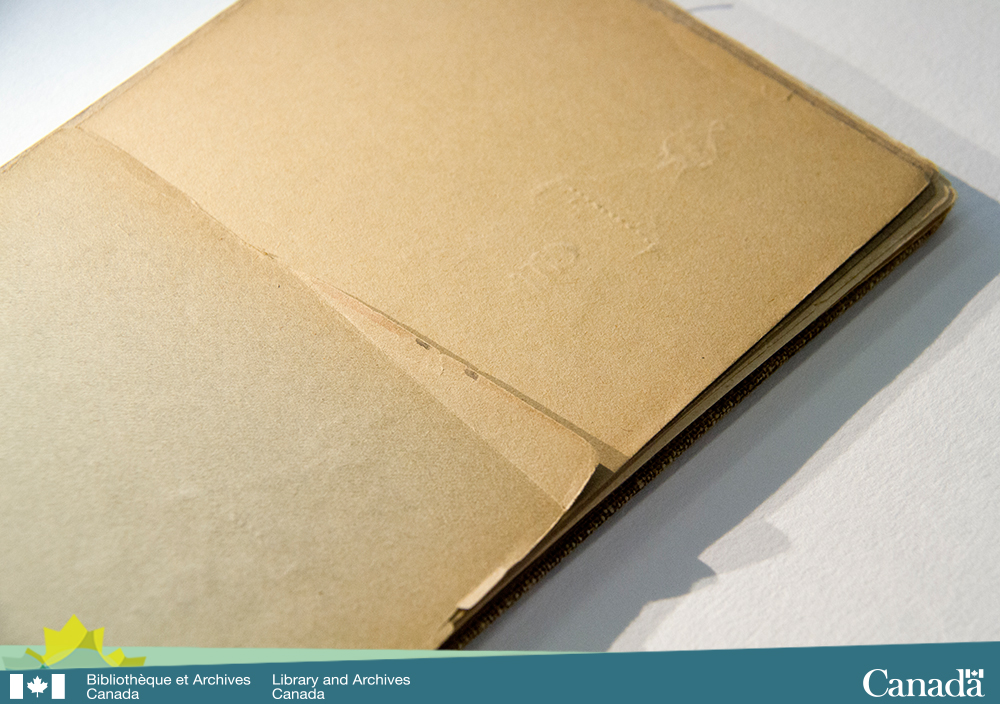

Photographie couleur montrant le dos détaché d’un carnet de croquis. La marque du ruban de couture est parfaitement visible sur la garde collée et la première page du feuillet.

Détail d’un ruban de couture situé sous la garde collée et de la marque laissée sur la page suivante.

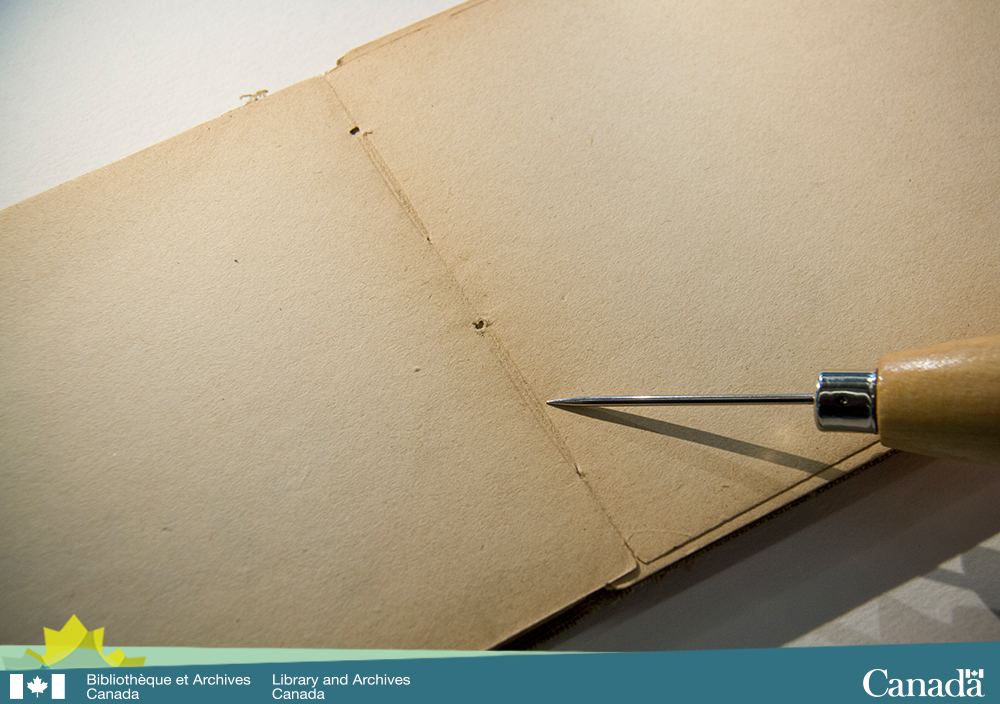

Photographie couleur montrant un carnet de croquis ouvert posé à plat sur une table. Une alène indique les marques du fil à coudre sur le papier.

Transfert visible de la marque du fil de couture sur le papier.

Analyse des pages et du papier

Un bon nombre des carnets de croquis de Stark ont une légère déformation qui est graduelle, convexe et concave et qui s’étend à travers ou le long du bord des pages. Ce gondolage se produit lorsque des carnets de croquis sont dans un environnement très humide. Ici, l’humidité cause une distorsion permanente des pages.

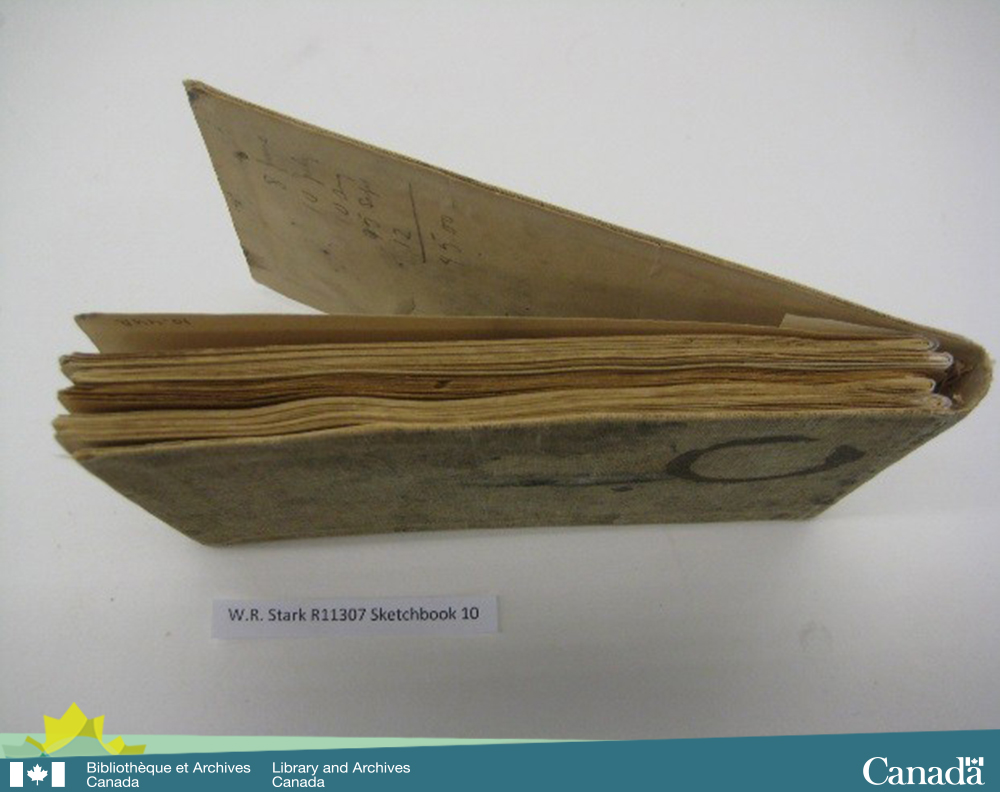

Photographie couleur montrant une vue verticale d’un carnet de croquis; les sections du bas sont clairement déformées et ondulées alors que celles du haut sont parfaitement plates.

Un exemple de gondolage et d’ondulation de la première des trois sections du carnet de croquis que l’on ne retrouve pas dans les deux dernières sections.

L’un des carnets de croquis était déformé le long du bord de trois sections. Les bords ondulés s’adaptaient parfaitement les uns aux autres uniquement lorsque les pages étaient placées dans la bonne position. Ceci nous a donné la vérification requise pour l’orientation et l’ordre adéquats des pages.

Techniques de reliure

Le papier peut également révéler d’autres indices permettant de déterminer l’ordre des pages. Une façon de confirmer l’ordre des pages est d’examiner de près les techniques de reliure, ce qui fournit des preuves très utiles.

Lorsque les pages sont d’abord pliées en sections, des groupes de trois à huit feuilles de papier sont pliées ensemble. Le folio à l’intérieur de la section a naturellement un pli plus aigu que chaque feuillet subséquent dans la section. Les plis deviennent moins aigus et progressivement plus larges au fur et à mesure que le nombre de feuillets par section augmente. Un examen du pli de chaque moitié de feuillet ou de feuillet complet peut permettre de déterminer l’endroit probable dans les sections : première position, ou au centre du feuillet, deuxième, troisième, quatrième position, etc. Une mesure exacte de chaque page confirme également la position.

La technique d’arrondissure et d’endossure est une autre technique de reliure qui donne une indication de l’ordre des pages. La technique est habituellement accomplie en utilisant un marteau pour façonner un dos préalablement cousu et collé. L’arrondissure et l’endossure causent une légère courbure des sections proches du dos; les sections proches du début du livre s’incurvent légèrement vers le recto; les sections centrales sont relativement plates; et les sections proches de la fin du livre s’incurvent légèrement vers le verso. L’arrondissure et l’endossure étaient parfaitement visibles dans les carnets de croquis de Stark et donnaient ainsi une indication utile de l’ordre des sections et des pages.

Photographie couleur montrant une vue en angle d’un carnet de croquis qui met en évidence la courbure produite par la technique de reliure.

Vue de la légère courbure de la section proche du début du bloc de feuillets qui indique les effets de la technique de reliure qui peuvent permettre de déterminer l’ordre exact des pages.

Dans notre prochain volet sur l’ordre des pages, nous examinerons les dates qui sont dispersées dans les différents carnets de croquis et la façon dont elles correspondent à d’autres sources d’information à Bibliothèque et Archives Canada.

Visitez nos albums Flickr ou Facebook pour voir d’autres images de l’examen de la conservation.
